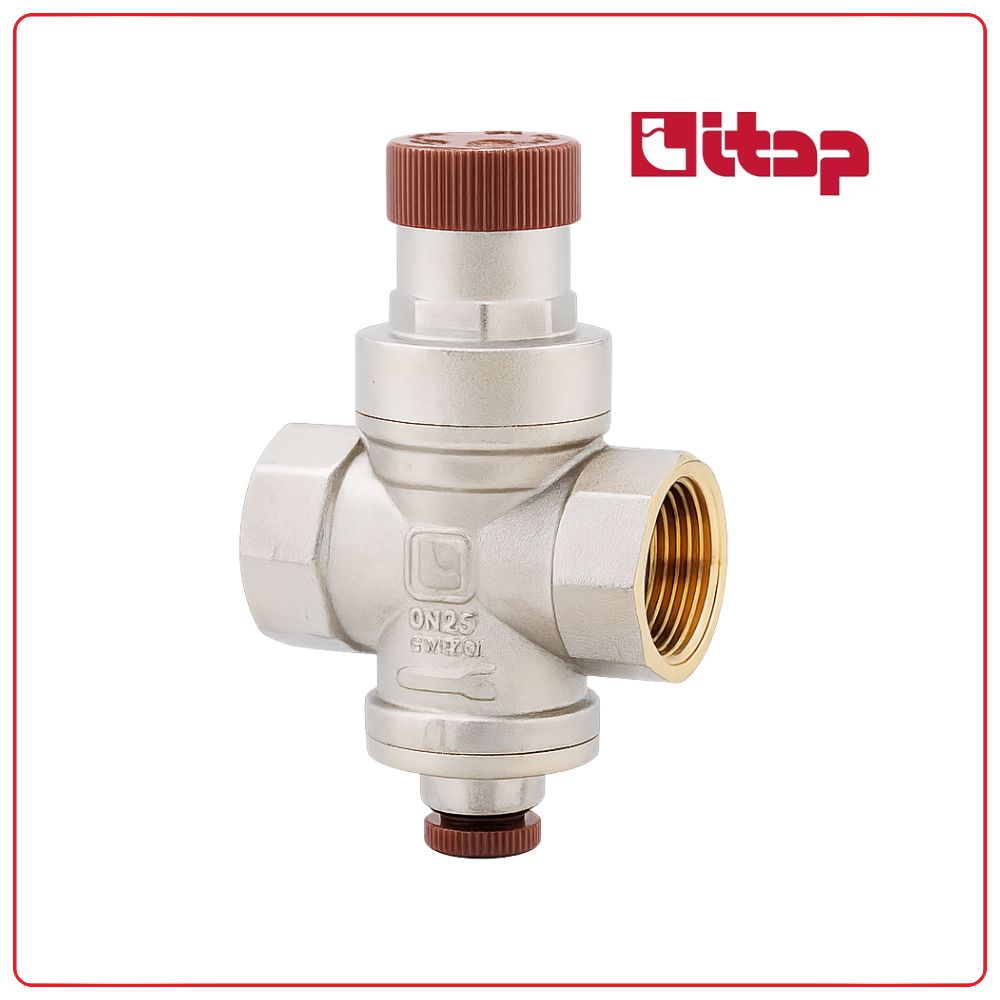

Van giảm áp ITAP 361

Giới thiệu van giảm áp ITAP 361

Van giảm áp ITAP 361 (MiniPress) là dòng van chuyên dùng để giảm áp và duy trì áp suất ổn định trong hệ thống nước, đặc biệt phù hợp cho các công trình dân dụng có áp lực trung bình.

Sản phẩm được thiết kế nhỏ gọn, dễ lắp đặt trong không gian hẹp, giúp bảo vệ thiết bị sử dụng nước như vòi sen, máy giặt, bình nóng lạnh khỏi tình trạng áp lực quá cao.

Thông số kỹ thuật chi tiết

• Thương hiệu: ITAP (Italia)
• Model: 361 – MiniPress
• Loại: Van giảm áp nước (Pressure Reducing Valve)
• Chất liệu thân: Đồng thau cao cấp
• Kiểu kết nối: Ren trong
• Áp lực đầu vào: 0 – 15 Bar
• Áp lực đầu ra điều chỉnh: 1 – 4 Bar
• Nhiệt độ làm việc tối đa: Tmax = 80°C
• Kích thước: DN15 (1/2”), DN20 (3/4”)
• Môi trường sử dụng: Nước sạch

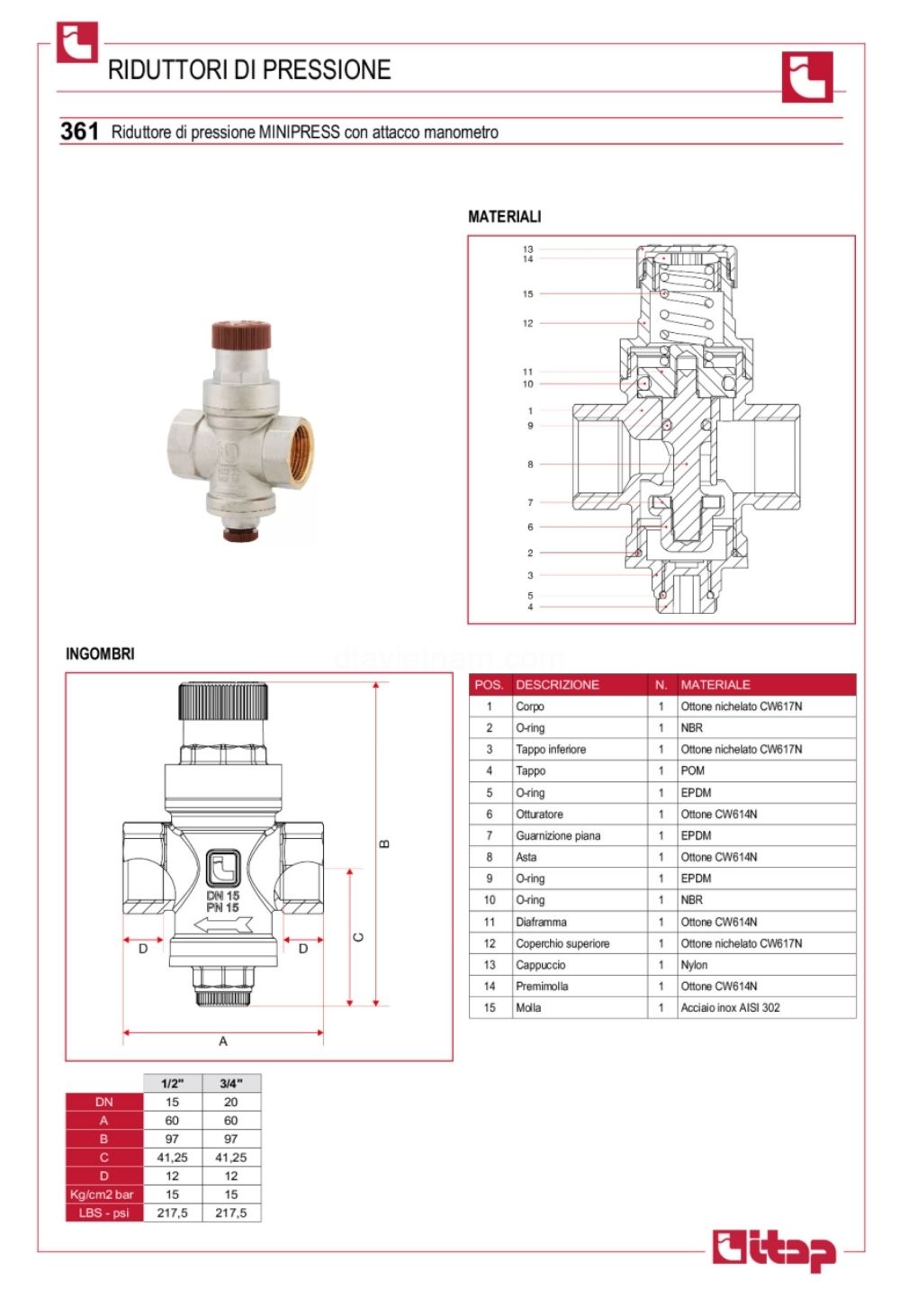

Cấu tạo chi tiết Van giảm áp ITAP 361

1. Thân van (Corpo): Chế tạo bằng đồng mạ Niken (Ottone nichelato) CW617N, chịu lực và chống oxy hóa bề mặt.
2. Gioăng O-ring: Làm bằng cao su NBR, đảm bảo độ kín khít cho phần đáy van.
3. Nắp dưới (Tappo inferiore): Chế tạo bằng đồng mạ Niken CW617N, bảo vệ phần trục dưới.
4. Nắp bịt (Tappo): Làm bằng nhựa POM (Polyoxymethylene), có độ bền cơ học cao.
5. Gioăng O-ring: Làm bằng cao su EPDM, chịu nhiệt và chống rò rỉ.
6. Bộ phận đóng ngắt (Otturatore): Làm bằng đồng Brass CW614N, trực tiếp điều tiết dòng chảy.
7. Gioăng đệm phẳng (Guarnizione piana): Làm bằng cao su EPDM, giúp van đóng kín hoàn toàn khi áp suất đầu ra đạt ngưỡng cài đặt.
8. Trục van (Asta): Làm bằng đồng Brass CW614N, truyền động cơ học bên trong van.
9. Gioăng O-ring: Làm bằng cao su EPDM, tăng cường khả năng làm kín trục.
10. Gioăng O-ring: Làm bằng cao su NBR, hỗ trợ làm kín các chi tiết phối hợp.
11. Màng ngăn (Diaframma): Làm bằng đồng Brass CW614N, bộ phận cảm biến áp suất để điều khiển độ mở của van.
12. Nắp trên (Coperchio superiore): Chế tạo bằng đồng mạ Niken CW617N, bảo vệ cụm lò xo điều áp.
13. Nắp bảo vệ (Cappuccio): Làm bằng nhựa Nylon, che chắn bộ phận điều chỉnh phía trên.
14. Bộ phận nén lò xo (Premimolla): Làm bằng đồng Brass CW614N, dùng để điều chỉnh lực nén của lò xo.
15. Lò xo (Molla): Chế tạo bằng thép không gỉ Stainless Steel AISI 302, cung cấp lực đàn hồi để duy trì áp suất cài đặt.

Ưu điểm nổi bật của van giảm áp ITAP 361

• Thiết kế nhỏ gọn, phù hợp không gian hẹp, dễ lắp trong hộ gia đình
• Giữ áp đầu ra ổn định, giúp thiết bị hoạt động bền hơn
• Điều chỉnh áp dễ dàng, thao tác nhanh, không cần kỹ thuật cao
• Thân đồng chắc chắn, chống ăn mòn, tuổi thọ cao
• Hoạt động tự động hoàn toàn, không cần điện
• Phù hợp hệ áp trung bình, không cần dùng van lớn như dòng công nghiệp

Nguyên lý hoạt động

Van hoạt động dựa trên cơ chế cân bằng áp lực:

• Khi nước đi vào với áp lực cao, van sẽ giảm xuống mức áp đã cài đặt trước
• Khi áp đầu ra tăng vượt mức → van tự động đóng bớt
• Khi áp giảm → van mở thêm để bù áp
• Nhờ đó, áp lực đầu ra luôn được giữ ổn định trong khoảng 1 – 4 Bar

Bảng kích thước van ITAP 361

Ứng dụng thực tế

• Sử dụng trong hệ thống nước sinh hoạt gia đình để giảm áp từ nguồn cấp vào nhà
• Lắp cho căn hộ, nhà phố, phòng trọ giúp ổn định áp lực nước
• Dùng trước bình nóng lạnh, máy giặt, vòi sen để tránh hỏng do áp cao
• Ứng dụng cho đường ống nhỏ, lưu lượng vừa và thấp
• Phù hợp với hệ thống không yêu cầu áp cao hoặc lưu lượng lớn
• Dùng trong các hệ thống cần giữ áp ổn định liên tục nhưng không cần van công suất lớn

Bảng so sánh van giảm áp ITAP 361 vs ITAP 143

Lưu ý khi sử dụng

• Lắp đúng chiều mũi tên trên thân van để đảm bảo hoạt động chính xác
• Không sử dụng cho hệ có áp đầu vào vượt quá 15 Bar
• Nên lắp thêm lọc cặn phía trước để tránh làm kẹt màng van
• Điều chỉnh áp trong khoảng 1 – 4 Bar, không vặn quá mức
• Nên lắp thêm đồng hồ đo áp để dễ kiểm soát
• Tránh lắp ở nơi có rung lắc mạnh hoặc áp thay đổi đột ngột
• Kiểm tra và vệ sinh định kỳ để đảm bảo van hoạt động ổn định lâu dài
