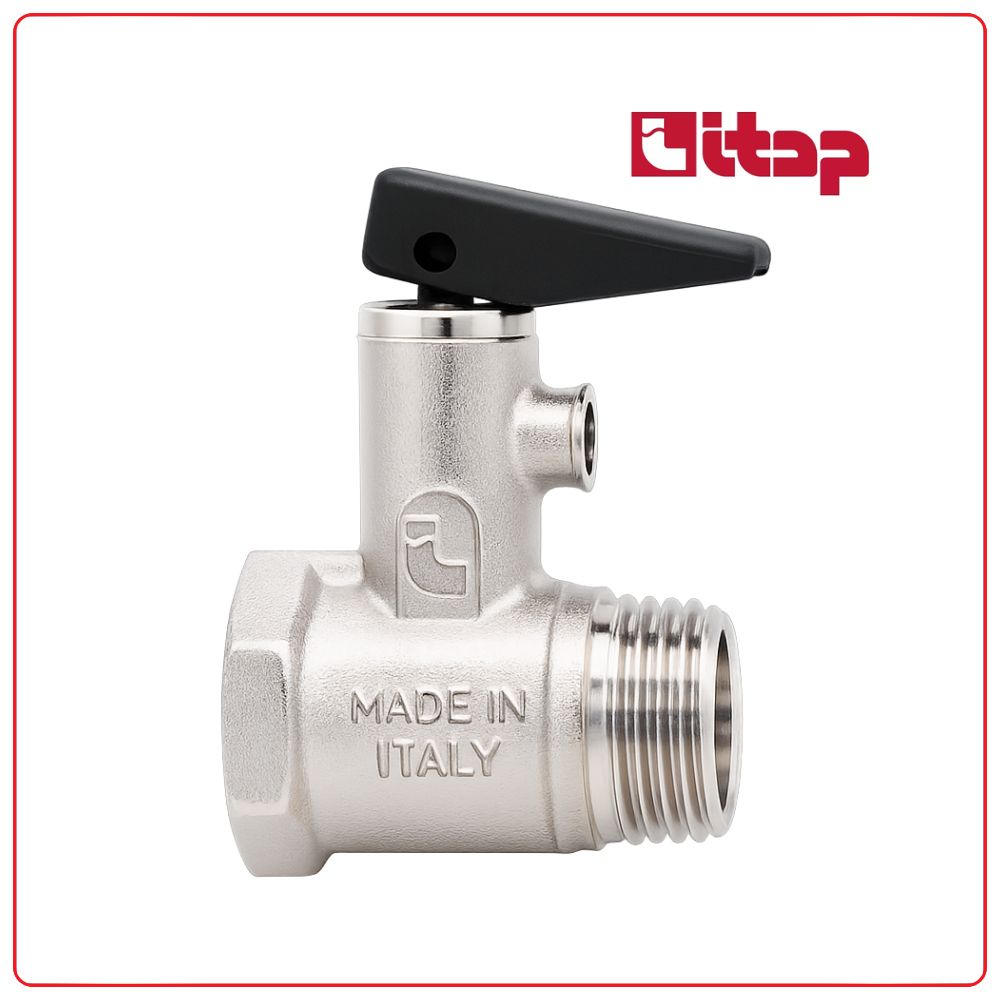

Van an toàn ITAP 367

Giới thiệu van an toàn ITAP 367

Van an toàn ITAP 367 là thiết bị chuyên dùng để bảo vệ bình nước nóng và hệ thống đường ống khỏi tình trạng quá áp. Sản phẩm được thiết kế tích hợp 2 chức năng: van an toàn + van một chiều, giúp tối ưu hiệu quả sử dụng và tiết kiệm chi phí lắp đặt.

Van thường được lắp tại đầu ống nước lạnh cấp vào bình nước nóng, đảm bảo an toàn trong quá trình vận hành.

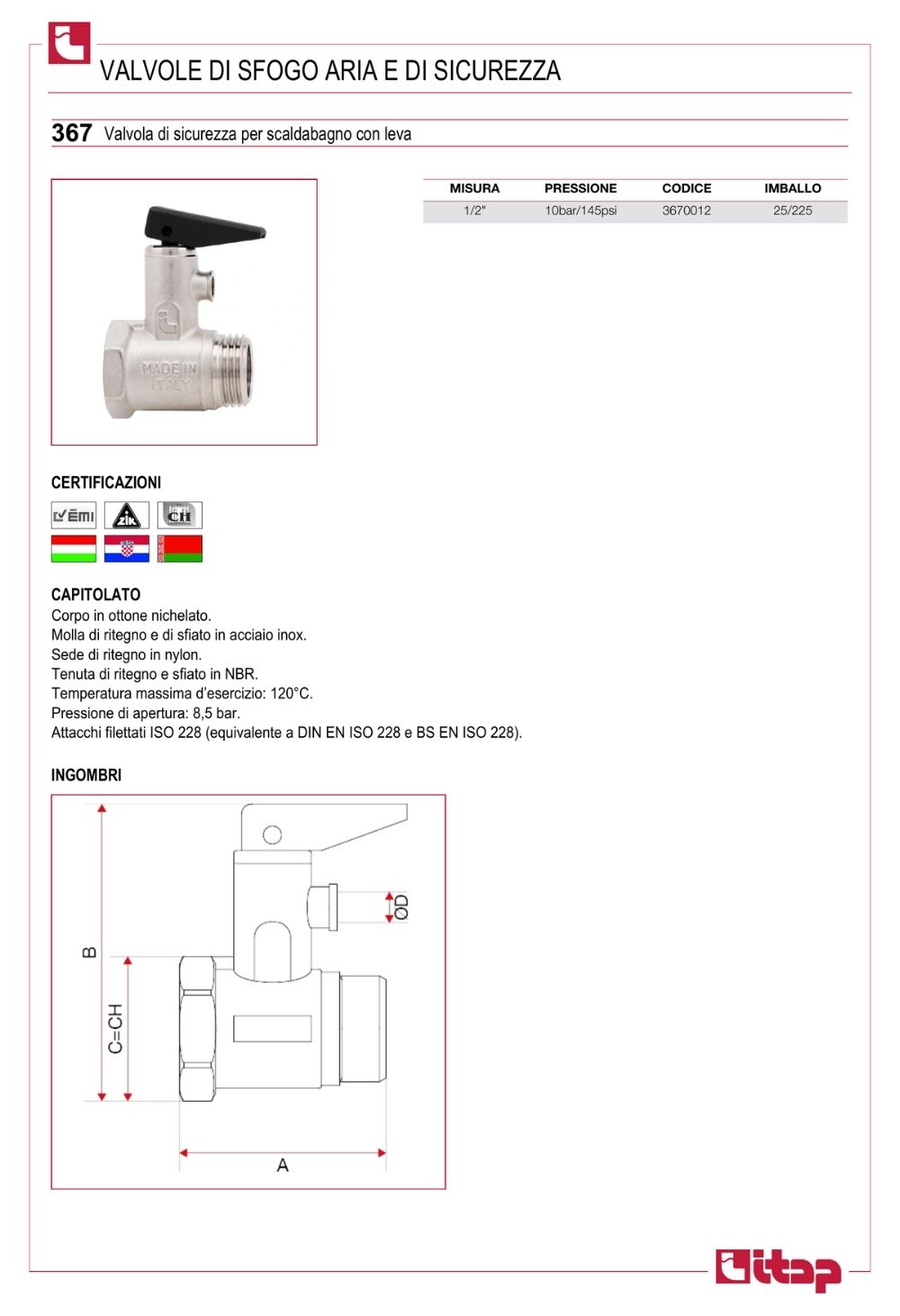

Thông số kỹ thuật chi tiết

• Thương hiệu: ITAP (Italia)
• Model: 367
• Loại: Van an toàn kết hợp van một chiều
• Chất liệu thân: Đồng thau cao cấp
• Kiểu kết nối: Ren
• Kích thước: DN15 (1/2” – 21mm)
• Áp lực xả: 8.5 Bar
• Nhiệt độ làm việc tối đa: Tmax = 120°C
• Môi trường sử dụng: Nước nóng, hệ thống bình nóng lạnh

Ưu điểm nổi bật của van an toàn ITAP 367

• 2 trong 1: van an toàn + van 1 chiều, tiện lợi, tiết kiệm chi phí
• Tự động xả áp ở 8.5 Bar, bảo vệ thiết bị khỏi nổ bình
• Ngăn nước chảy ngược, đảm bảo an toàn hệ thống
• Thân đồng bền bỉ, chịu nhiệt lên đến 120°C
• Hoạt động ổn định, độ tin cậy cao
• Lắp đặt dễ dàng, kết nối ren phổ biến

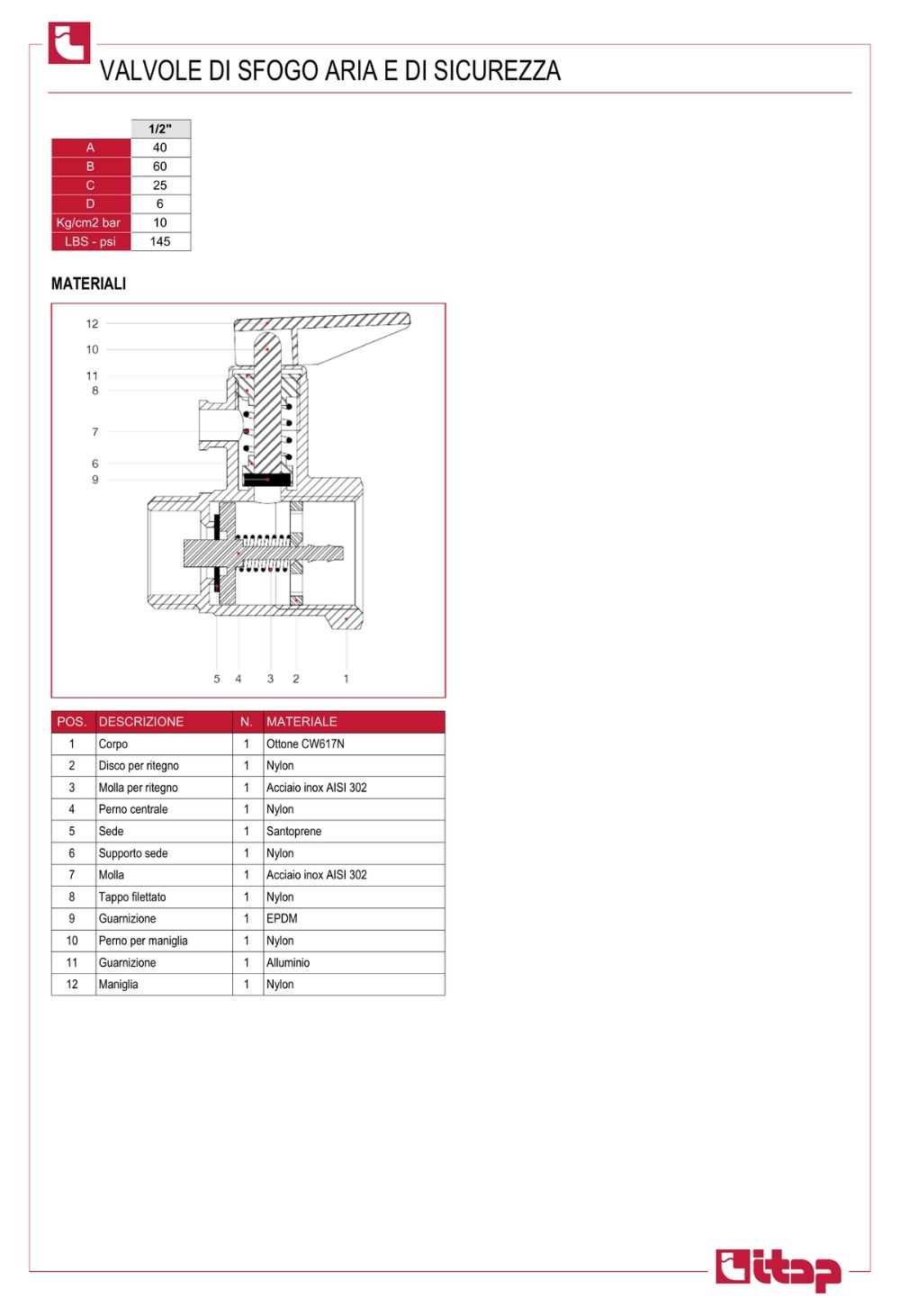

Cấu tạo van an toàn ITAP 367

Van gồm các bộ phận chính:

1. Thân van (Corpo): Chế tạo bằng đồng Brass CW617N, là bộ phận chính chịu áp suất và kết nối với đường ống.
2. Đĩa chặn (Disco per ritegno): Chế tạo bằng nhựa Nylon, có nhiệm vụ đóng mở để giải phóng áp suất dư thừa.
3. Lò xo chặn (Molla per ritegno): Chế tạo bằng thép không gỉ AISI 302, tạo lực đàn hồi để giữ đĩa chặn ở trạng thái đóng.
4. Chốt trung tâm (Perno centrale): Chế tạo bằng nhựa Nylon, giúp dẫn hướng chuyển động của cụm đĩa chặn chính xác.
5. Đế van (Sede): Chế tạo bằng vật liệu Santoprene, đảm bảo độ kín khít và chịu được sự thay đổi nhiệt độ.
6. Giá đỡ đế (Supporto sede): Chế tạo bằng nhựa Nylon, giữ cố định phần đế làm kín bên trong thân van.
7. Lò xo chính (Molla): Chế tạo bằng thép không gỉ AISI 302, xác định ngưỡng áp suất xả của van.
8. Nắp ren (Tappo filettato): Chế tạo bằng nhựa Nylon, dùng để bịt kín và bảo vệ các chi tiết cơ khí bên trong.
9. Gioăng làm kín (Guarnizione): Chế tạo bằng cao su EPDM, có độ đàn hồi tốt và bền trong môi trường nước nóng.
10. Chốt tay gạt (Perno per maniglia): Chế tạo bằng nhựa Nylon, kết nối phần tay gạt với cụm trục van.
11. Vòng đệm (Guarnizione): Chế tạo bằng Nhôm (Alluminio), tăng cường độ kín khít cho các mối nối cơ khí.
12. Tay gạt (Maniglia): Chế tạo bằng nhựa Nylon, dùng để vận hành xả áp thủ công khi cần kiểm tra van.

Nguyên lý hoạt động

• Khi áp suất trong bình tăng vượt 8.5 Bar → van mở → xả nước ra ngoài
• Khi áp suất ổn định → van đóng lại
• Đồng thời, van một chiều ngăn nước chảy ngược về nguồn cấp

→ Giúp bảo vệ toàn bộ hệ thống và thiết bị

Ứng dụng thực tế

Van ITAP 367 được sử dụng trong:

• Bình nước nóng dân dụng
• Hệ thống nước nóng trung tâm
• Máy nước nóng năng lượng mặt trời
• Hệ thống cấp nước có áp lực cao

Bảng so sánh van an toàn ITAP 367 và ITAP 368

Tại sao nên chọn van an toàn ITAP 367?

• Bảo vệ thiết bị khỏi nguy cơ quá áp, nổ bình
• Tích hợp 2 chức năng tiện lợi
• Hàng chính hãng ITAP – Italia
• Độ bền cao, ít hư hỏng
• Giá thành hợp lý
