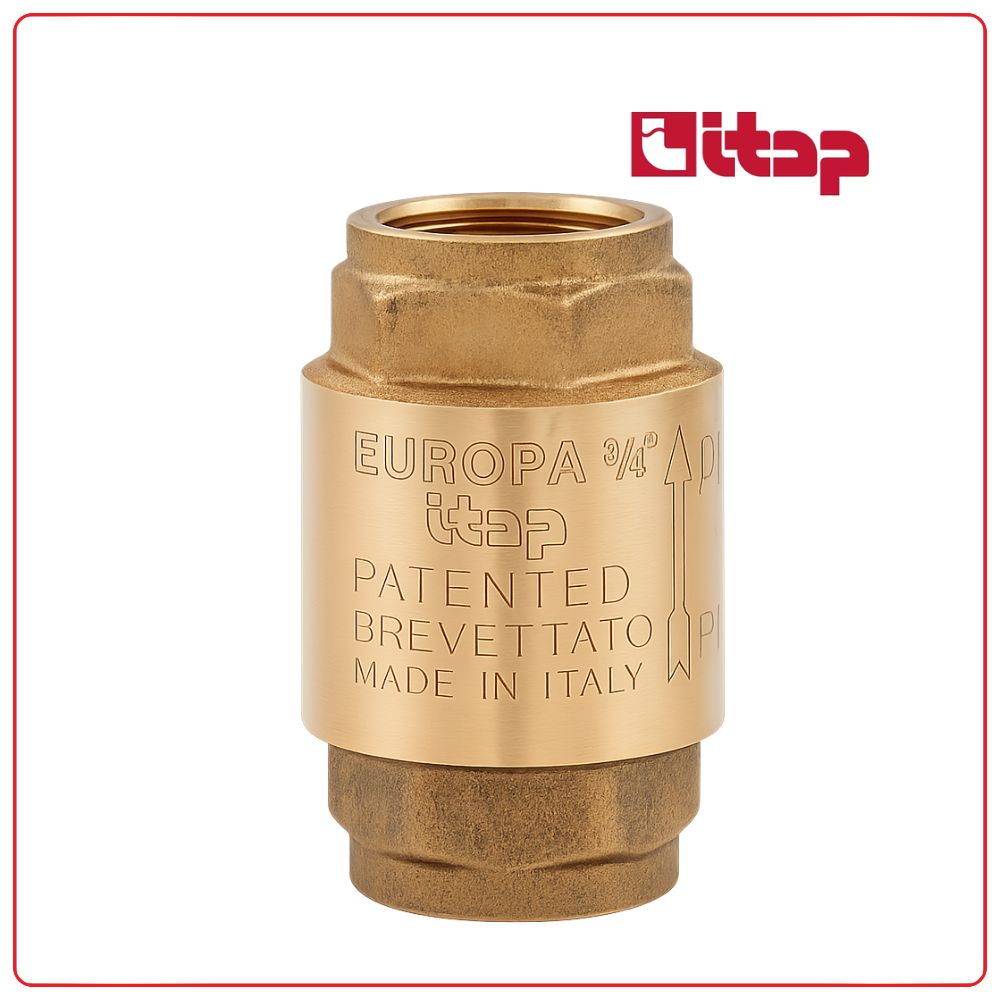

Van 1 chiều đồng lò xo ITAP 100

Giới thiệu van 1 chiều đồng lò xo ITAP 100 “EUROPA”

Van 1 chiều đồng lò xo ITAP 100 (EUROPA) là dòng van một chiều cao cấp đến từ thương hiệu ITAP (Ý), được thiết kế với cơ chế lò xo giúp đóng kín nhanh, chống chảy ngược hiệu quả và vận hành ổn định trong nhiều môi trường khác nhau.

Điểm nổi bật của ITAP 100 là khả năng chịu áp lực cao (lên tới 25 bar) cùng đĩa inox bền bỉ, phù hợp cho hệ thống kỹ thuật yêu cầu độ kín và độ an toàn cao.

Thông số kỹ thuật van 1 chiều ITAP 100

• Thương hiệu: ITAP (Ý)
• Model: 100 – EUROPA
• Loại van: Van 1 chiều lò xo (Spring Check Valve)
• Kích thước: DN15 – DN80
• Chất liệu thân: Đồng (Brass)
• Kết nối: Nối ren tiêu chuẩn BSP
• Đĩa van: Inox (thép không gỉ)
• Gioăng làm kín: Cao su NBR
• Áp lực làm việc: 12 – 25 kg/cm² (tùy kích thước)
• Nhiệt độ làm việc tối đa: 100°C
• Môi trường sử dụng: Nước sạch, nước nóng, khí nén, xăng dầu

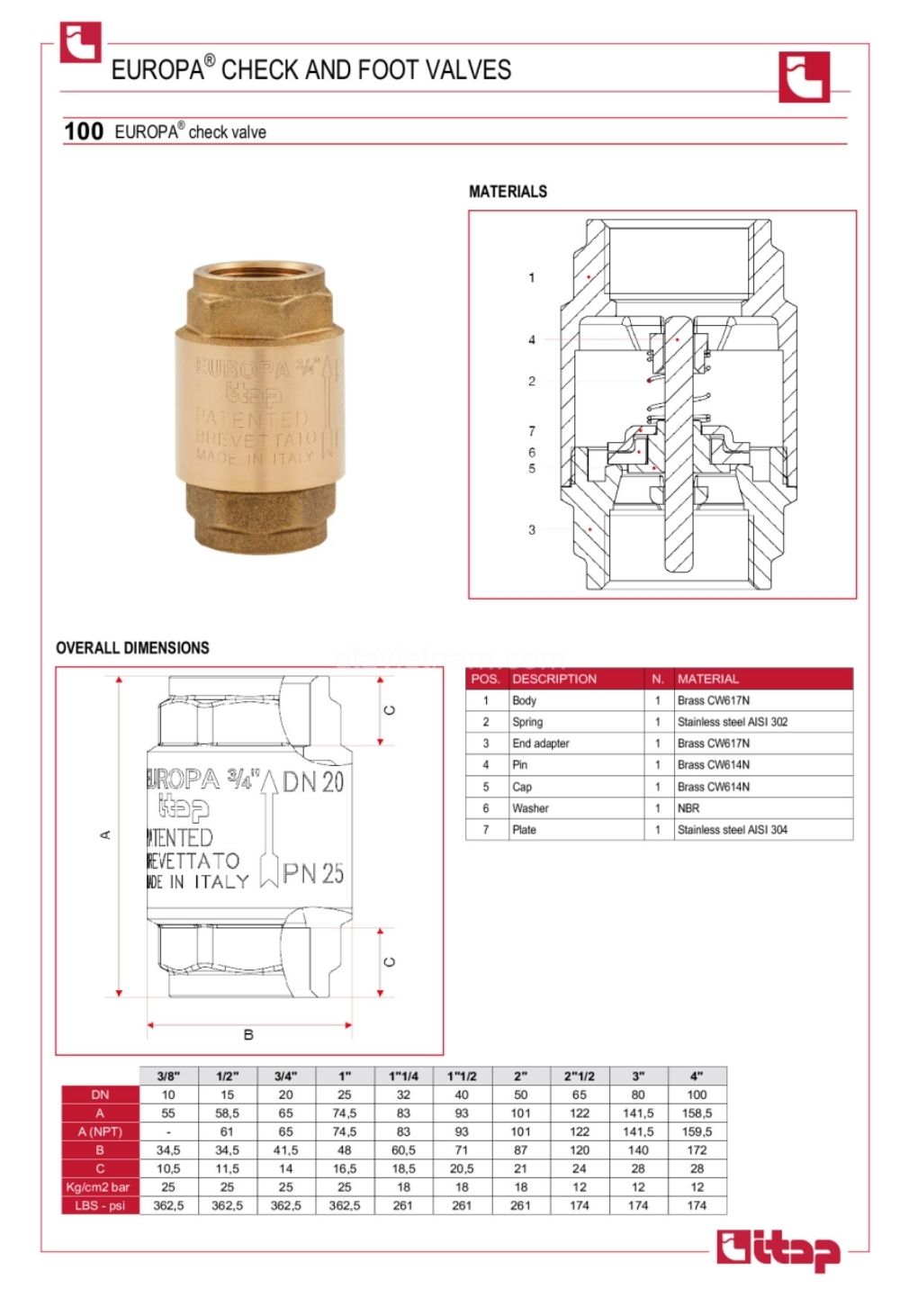

Cấu tạo Van 1 chiều ITAP 100

1. Thân van (Body): Làm bằng đồng Brass CW617N cao cấp, thiết kế dày dặn để chịu được áp suất làm việc PN25.
2. Lò xo (Spring): Làm bằng thép không gỉ Stainless Steel AISI 302, đảm bảo lực đàn hồi để van đóng nhanh, giảm thiểu va đập thủy lực.
3. Đuôi van (End adapter): Làm bằng đồng Brass CW617N, là phần ren kết nối đầu ra giúp cố định toàn bộ cụm chi tiết bên trong.
4. Chốt dẫn hướng (Pin): Làm bằng đồng Brass CW614N, giữ cho cụm đĩa van di chuyển tịnh tiến chính xác theo trục.
5. Nắp giữ (Cap): Làm bằng đồng Brass CW614N, dùng để cố định lớp gioăng làm kín vào cụm đĩa chặn.
6. Gioăng làm kín (Washer): Làm bằng cao su NBR, giúp van đóng kín khít tuyệt đối, chống rò rỉ ngược.
7. Đĩa chặn (Plate): Làm bằng thép không gỉ Stainless Steel AISI 304, chống ăn mòn và chịu được áp lực dòng chảy mạnh.

Nguyên lý hoạt động

Van hoạt động hoàn toàn tự động nhờ lò xo đàn hồi bên trong:

• Khi dòng chảy đi đúng chiều → áp lực đẩy đĩa van inox mở ra
• Khi ngừng dòng hoặc có dòng chảy ngược → lò xo lập tức ép đĩa van đóng kín

Ưu điểm nổi bật của ITAP 100 EUROPA

• Chịu áp lực cao: Lên tới 25 bar (cao hơn dòng 103, 130)
• Độ kín vượt trội: Lò xo + đĩa inox đóng nhanh, kín hoàn toàn
• Lắp đặt linh hoạt: Dùng được mọi tư thế
• Chịu xăng dầu tốt: Gioăng NBR + kết cấu chắc chắn
• Độ bền cao: Đĩa inox chống ăn mòn, tuổi thọ dài
• Vận hành êm: Giảm hiện tượng búa nước

Bảng kích thước van 1 chiều ITAP 100 EUROPA

Ứng dụng thực tế

Van ITAP 100 được sử dụng rộng rãi trong:

• Hệ thống cấp nước áp lực cao
• Hệ thống máy bơm công nghiệp
• Hệ thống khí nén
• Hệ thống dẫn xăng dầu
• Nhà máy, công trình kỹ thuật

Bảng so sánh Van 1 chiều đồng lò xo ITAP 100 và ITAP 103

Lưu ý khi lắp đặt và sử dụng van 1 chiều ITAP 100 EUROPA

• Lắp đúng chiều dòng chảy: Trên thân van có mũi tên, cần lắp đúng để đảm bảo van hoạt động chính xác
• Có thể lắp mọi tư thế: Nhờ cơ chế lò xo, van có thể lắp ngang, đứng hoặc nghiêng mà vẫn đảm bảo độ kín
• Không nên dùng cho môi trường quá bẩn: Tạp chất, cặn rác có thể làm kẹt đĩa van → giảm độ kín
• Chọn đúng áp lực làm việc: Mỗi kích thước có giới hạn áp lực khác nhau (12 – 25 bar), cần chọn đúng để tránh hư hỏng
• Không dùng cho hóa chất mạnh: Gioăng NBR phù hợp nước, khí, xăng dầu nhẹ — không phù hợp hóa chất ăn mòn
• Lắp thêm lọc Y (nếu cần): Giúp bảo vệ van khỏi cặn bẩn, tăng tuổi thọ
• Kiểm tra định kỳ: Đảm bảo lò xo và đĩa inox hoạt động ổn định, tránh kẹt hoặc rò rỉ
